NGCL型带制动轮鼓形齿式联轴器
NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器

立即订购

NGCL型带制动轮鼓形齿式联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。

NGCL型带制动轮鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

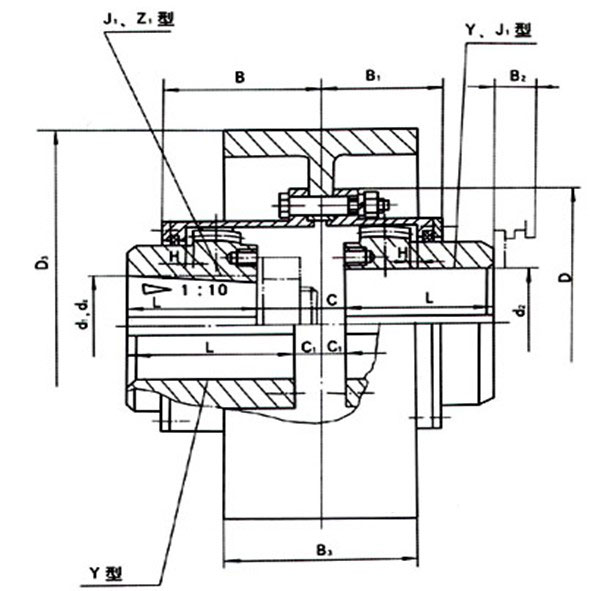

型号

公称扭矩Tn(N.m)

轴孔直径

轴孔长度

D0

D

D1

C

C1

H

B3

重量Kg

Y J1 Z1

d1 d2 dz

L

NGCL1

355

20-35

38-82

160

103

71

30

8

2.0

68

7.3

NGCL2

630

25-45

44-112

160

115

83

36

8

2.0

68

9.7

NGCL3

1000

28-56

44-112

200

127

95

41

8

2.0

85

15.2

NGCL4

1600

38-65

60-142

200

149

116

41

8

2.0

85

21.4

NGCL5

2800

40-75

84-142

250

167

134

48

8

2.5

105

33.1

NGCL6

4500

45-90

84-172

250

187

153

49

9

2.5

105

38.5

NGCL7

9300

50-100

84-212

315/300

204

170

53

9

2.5

132

61.8

NGCL8

9000

55-110

84-212

400

230

186

64

12

3.0

168

96.5

NGCL9

14000

60-130

107-252

500

256

212

71

13

3.0

210

151

NGCL10

20000

65-150

107-252

630/600

287

239

65

15

3.5

265

209

NGCL11

31500

70-170

107-302

710/700

325

276

77

16

3.5

298

300

NGCL12

45000

75-200

107-352

710/700

362

313

94

17

4.0

298

384

NGCL13

63000

150-220

202-352

800

412

350

88

18

4.5

335

544

NGCL14

100000

170-250

242-410

800

462

420

92

20

5.5

335

736
